液环式真空泵以皮实著称，但这不意味液环式真空泵不需要进气过滤装置。合适的进气过滤装置可以大大降低真空泵的故障率、提高寿命，为用户带来巨大的收益。

很多液环式真空泵常规运行中虽然介质洁净，但是人们往往忽略了初次接入系统开机和长期停用后启用时的风险。据阿特拉斯·科普柯真空技术服务部的统计，大多数真空泵的卡死失效发生在真空泵长时间停机后再启动的过程中。因此针对初次接入系统开机和停用后再启用的杂质风险，我们需要在液环式真空机组设置合适的过滤装置。

常规的针对杂质的过滤有如下几种

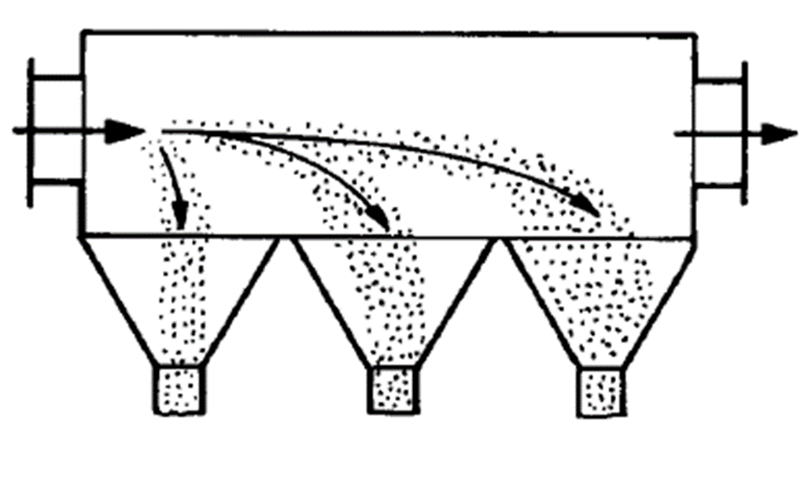

重力分离

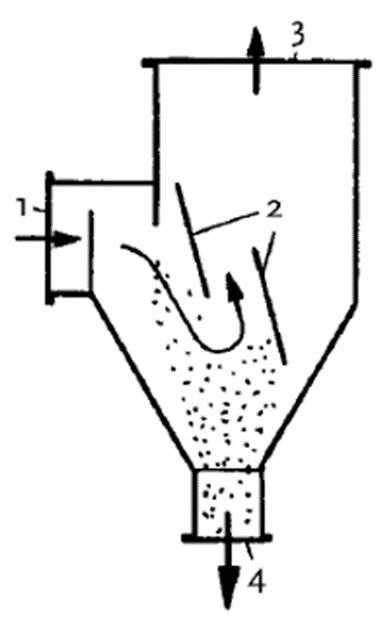

折流板分离

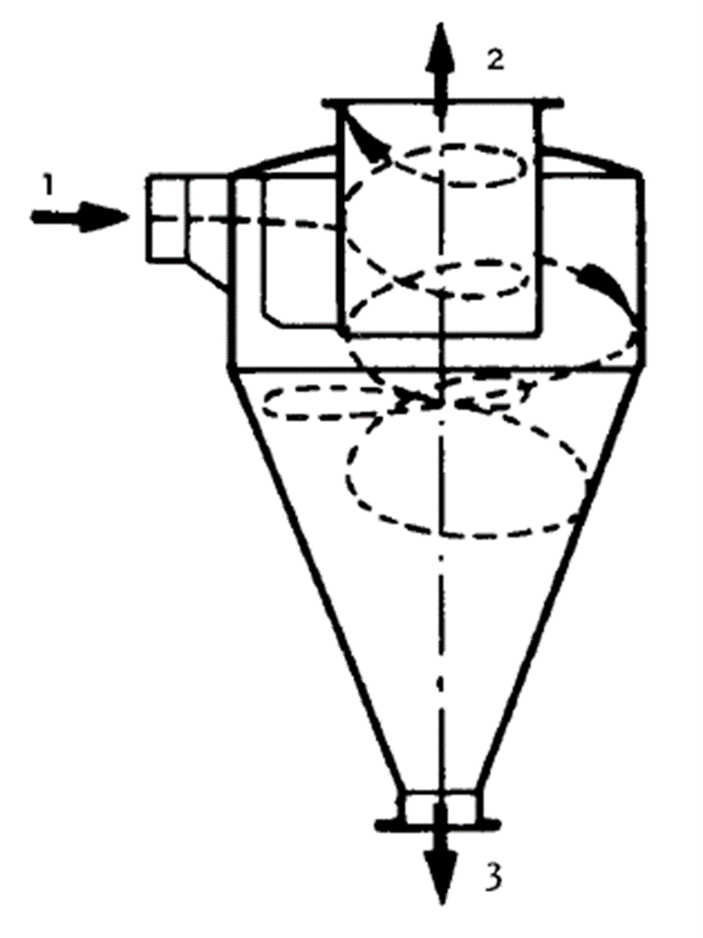

离心和旋风分离

常规纤维过滤器

换热器

换热器是液环泵机组的至关重要的组件。对于闭式液环机组，换热器的效果直接影响液环真空泵的抽速性能、真空度等基本运行指标参数。

常用的换热器主要分两大类

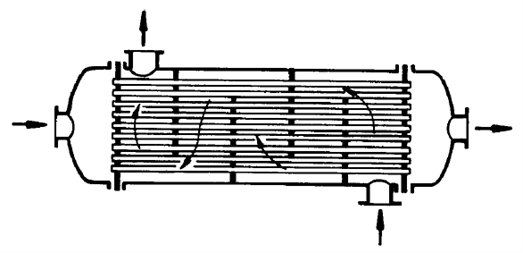

管壳式换热器

由于性价比高、耐脏堵等优点，管壳式换热器被广泛用于大多数液环真空机组。

除了常见的液-液换热的管壳式换热器，在一些场合还有气-液换热（风冷）的管壳式换热器。

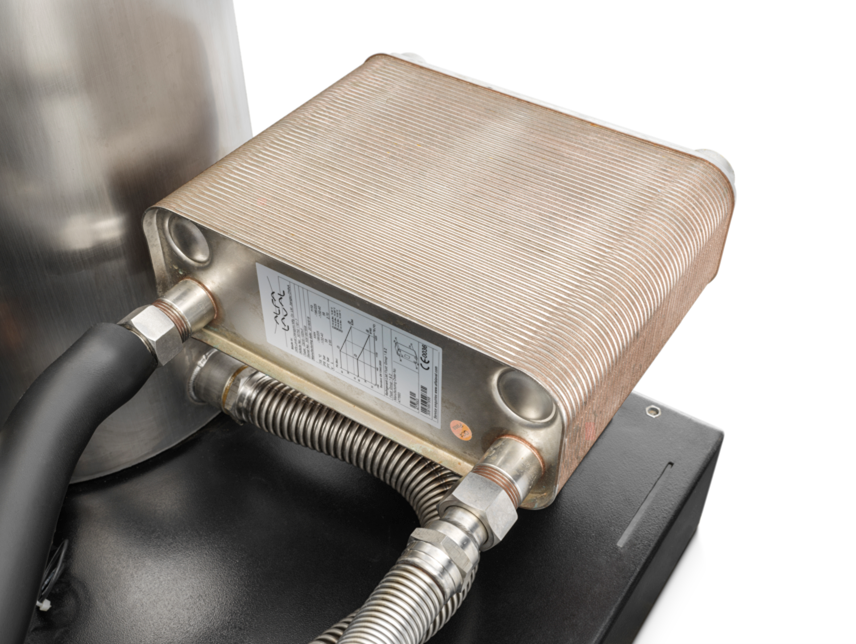

板式换热器

对于一些洁净度较高、需要结构紧凑的场合，往往采用板式换热器。因其换热效率较高，同样换热量的换热器体积小很多。

换热器的设计参数很多，需要考虑换热量、换热效率、工作液物性、冷却液条件等诸多因素。管壳式换热器的设计还需考虑管数、管程等诸多设计条件。全面的液环机组设计令液环泵运行效率更高、更稳定可靠。具体需求请咨询阿特拉斯·科普柯工业真空团队，以获得专业的整体解决方案。

冷凝器

对于温度较高、蒸汽（包括水蒸汽和其他物质蒸汽）较多的进气条件，应在液环泵机组前设置冷凝器以降低液环泵的运行负荷。冷凝器将大部分的可凝气冷凝成为液相，大幅减少了液环泵的进气体积，使整个机组的效能倍增。

冷凝器的形式

表面换热器

该形式的冷凝器结构类似于管壳式换热器，但是设计计算不同；

直冷式冷凝器

这类冷凝器的可凝气与液相直接接触，换热效率较高，可以做到很小的气液温差，对于一些系统来说，冷凝温度进一步降低几度可能可以使液环泵选型减小很多，为用户带来巨大的经济效益。但是直冷冷凝器的设计难度较高，需要更专业的计算和结构设计以获得更佳的效果。

冷凝器的排液，通常可以直接进入液环泵，因为冷凝后的液体体积很小，不影响液环泵的正常运行。在一些场合需要排液的，可以采用重力或排液泵的方式进行排液。此外，对于一些应用工况，液环泵的排气也需要设置冷凝器，以收集工作液回收利用。

阿特拉斯·科普柯真空技术以专业的知识、严谨的态度，针对不同的生产型客户，提供定制化的工业解决方案，解决客户的难题，为客户的产品质量添砖加瓦！

参考文献：Engineering pump liquid ring vacuum pump and compressors and system.
