阿特拉斯科普柯真空泵防爆知识

专题：防爆

面向工业应用和流程的真空系统

在现代工业中，真空泵作为重要的设备之一，广泛应用于化工、制药、食品加工等多个领域。无论是哪个领域，大家都十分关注真空设备的安全性和耐用性。那么阿特拉斯·科普柯的真空系统解决方案，都采取了哪些防爆策略呢？

防爆策略1

预防为首：“爆炸三要素”（可燃物、助燃剂、点火源）大家都很熟悉了，要预防真空系统内的爆炸，就要找到病根，对症用药：

1、可燃物

通常来说，每种可燃物都有对应的下限爆炸浓度(LEL,Lower Explosive Limit)和上限爆炸浓度(UEL,Upper Explosive Limit)，只有在这个爆炸区间内，才有可能发生爆炸。

为了避开爆炸区间，阿特拉斯·科普柯采用冷阱/吸附/惰性气体保护等前处理方法，使得进入真空泵的可燃物浓度低于LEL。

2、助燃剂

工业真空中较常见的助燃剂是氧气，多来自系统泄漏导致空气吸入。因此当工艺系统中含有易燃易爆组分时，要格外注意系统密封性，检查泄漏率。

真空系统开启前，通常会进行系统内气体抽空或惰性气体置换，除去助燃剂；同时阿特拉斯·科普柯真空泵，提供氮封、机封等选配项，以尽可能避免设备内外漏。

3、点火源

热辐射/机械摩擦/静电释放/绝热反应自燃/机械断裂导致的物理冲击等，都是潜在的点火源。

液环真空泵通过工作液直接接触抽气介质和过流部件，带走大量热，控制了泵内温升，避免系统工作温度达到燃点。

用于爆炸环境的DWS干式螺杆真空泵在设计时充分考虑了静电释放、热辐射、机械摩擦、压缩热、物理冲击等并且能够满足最小点火能的要求，温度组别可以达到T4。

真空泵机组通常还会采取机械部件接地等方式避免电荷积

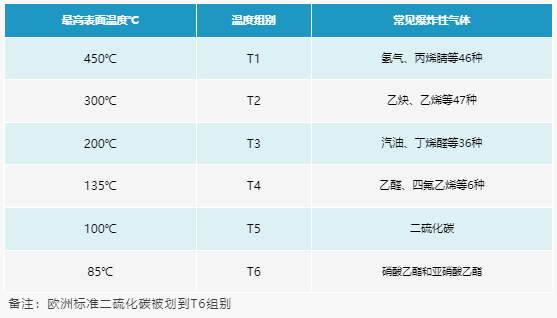

常见爆炸性气体的温度组别划分

防爆策略2

增加设备的承压能力

在爆炸环境的设备常用的安全方式增加设备的承压能力，例如在TRAC203中规定含乙炔气体的真空泵和压缩机必须满足于下面要求：

防爆策略3

爆炸和超压后防护

抗冲击外壳

一般真空泵设计压力为3 Bar(g),液环压缩机10Bar(g),以耐受多数机械损坏部件的冲击，避免设备发生破碎性的损害，从而有效地保护周边人员和设备。

阻燃

对于高度易燃气体，阿特拉斯·科普柯会推荐在真空系统内安装阻火器，以阻通管道或设备传播，防止火焰回燃或爆炸蔓延。

超压泄放

在存在超压风险的场合，真空系统中会配备安全阀或切断阀，根据实际工艺进行安全阀超压泄放或设备联锁停机。
